SMD接地彈片-在天線接地上的應用[易密斯]

發布時間：2022-09-06 文章作者：易密斯 文章來源：易密斯 144

易密斯的彈簧夾是一種標準的精密電子SMD接地彈片，不但可以應用于SMT設計的電路接地，還可以用于固定線的安裝，能有效解決線接地和安裝問題。本文主要介紹了易密斯SMD接地彈片在915M Sub-1GHz和ZigBee無線智能家居報警網關中的應用，解決了產品天線接地和安裝問題，提高了產品無線通信距離和產品一致性性能。

易密斯（EMS）的SMD接地彈簧片有各種各樣的電鍍選項，可以允許最大的電氣載流性能和電偶腐蝕兼容性。使用的鈹銅材料具有良好的回彈性和電氣性能，從而使接地性能更為可靠。本產品使用Laird的SMD-M-01302520來固定天線走線，并對天線進行接地處理。SMD-M-01302520規格書如圖1所示，可以用于SMT生產，且具有抗腐蝕作用，能過UL腐蝕標準。

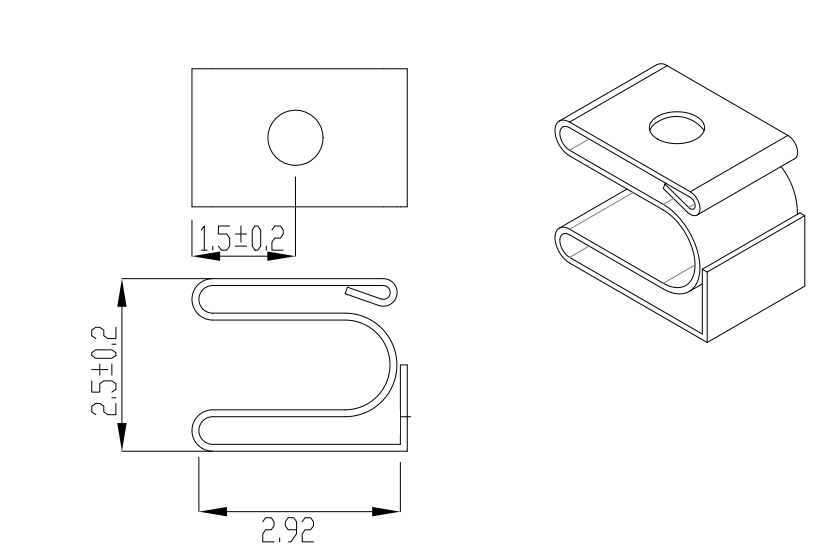

圖1 SMD-M-01302520規格圖


       在本產品中， 一方面采用外置天線，天線較長，為了避免天線在產品里隨意晃動，造成產品無線一致性不好問題，需要對天線走線進行固定處理；另一方面，該報警網關上含有電容觸摸屏和Wi-Fi模塊，電容觸摸屏和Wi-Fi模塊的功耗比較高，若系統噪聲和接地處理不好，對915M Sub-1GHz無線模塊的通信距離影響很大。僅對天線安裝進行固定處理的情況下，經過初步測試，智能家居報警網關的915M Sub-1GHz 無線發射功率只有12dBm, 與產品驗收標準還有4dBm的差距，不滿足產品性能需求。

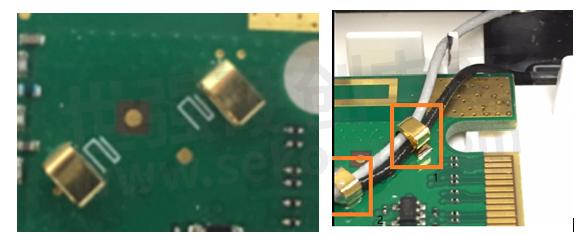

      為了提高915M Sub-1GHz無線通信性能，對天線的走線和接地進行了改善，使用易密斯的SMD接地彈片SMD-M-01302520對外置天線走線進行安裝固定和接地，如圖2所示，左圖為SMD 彈片在PCB上的位置，右圖將天線按一定的走線安裝在SMD接地彈片里。首先鍍金彈片對天線的走線起固定安裝作用，其次，將天線露銅的地方卡進鍍金彈片，然后進行焊接，對天線進行接地處理。注意，天線剝線接地的地方需要控制好長度。設計時PCB板需要根據鍍金彈片的PAD大小進行開窗露銅處理。


圖2鍍金彈片在系統中的安裝示意圖


       通過使用易密斯的SMD接地彈片，解決產品天線走線固定安裝和接地問題，大大地提高915M sub-1GHz無線性能和解決了產品無線性能一致性問題，無線輻射發射功率從12dBm提升到17dBm，滿足產品性能需求，該產品已在北美大批量生產。

      易密斯(EMS）的SMD接地彈片具有標準的封裝，且有各種各樣的電鍍選項，可以允許最大的電氣載流性能和電偶腐蝕兼容性。使用的鈹銅材料具有良好的回彈性和電氣性能，從而使接地性能更為可靠，能很好的解決EMC問題。
